零線電流消除器

     零線電流消除器又稱：零序濾波器。是解決各行業電氣設備在三相負載平衡時，零線過流引起設備故障和安全隱患的高科技節能產品。
一、應用場合:

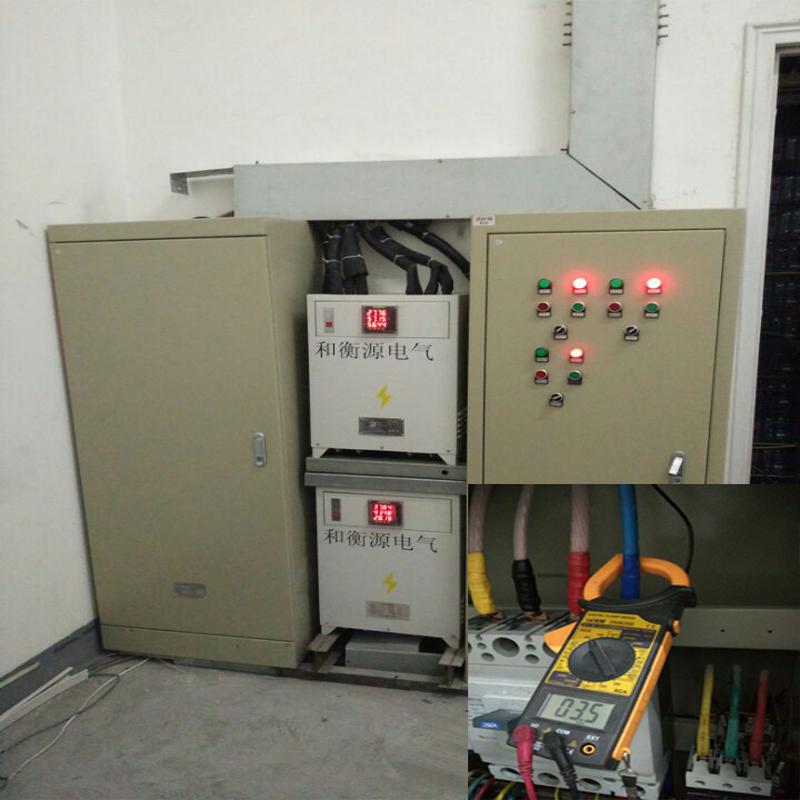

   案例展示 : 未安裝我公司零線電流消除器前零線電流大230A ，安裝我公司零線電流消除器后零線電流剩下3.，  零線電流消除率98.5%。三次諧波消除率100%。消除了零線過流造成的安全隱患！

零線過電流的原因:
   隨著人民生活用電水平的日益提高，單相用電情況日趨復雜，在商業辦公樓、商場、 銀行、股票交易中心、學校等場所。使用數以百計的微型計算機、電視機等電子節能設備。這些非線性負載大量集中使用產生嚴重的三次諧波，3次諧波可達基波電流的80%以上。由于3次諧波電流的矢量角度一樣,三相矢量合不能抵消,只能往零線上疊加，使零線上的電流達相線的2倍以上。

二、零線電流過大的危害性:

1: 使零線電纜發熱引起絕緣老化加速，擊穿絕緣造成短路，增加了火災隱患！

2: 零線電流在變壓器內部循環流動降低變壓器容量，增加變壓器損耗，使變壓器嚴重發熱，嚴重時可能燒毀變壓器。

3: 零線長時間過流會被燒斷，系統電壓由220V變成400V,設備將被燒毀。

4: 造成零點飄移，使零線對地產生電壓，對設備及人身安全造成傷害。

5: 零線電流過大，造成開關無規律頻繁跳閘。

6: 增加供電系統中設備和材料的損耗、發熱、加速絕緣老化縮短使用壽命。

三、消除零線電流后能帶來哪些好處?

1、提高用電安全：

A、消除零線電流避免引起火災；

B、避免零線電壓對人造成傷害；

C、消除零線電流對零線和變壓器的危害。

2、提升系統容量：

A、消除變壓器單相過流或飽和題；

B、提高供電系統變壓器的利用率；

3、節能降損:
A、消除零線線損；

B、消除變壓器零序環流損耗；

4、節約成本資源：

A、節約零線金屬資源；

B、延長用電設備的使用壽命；

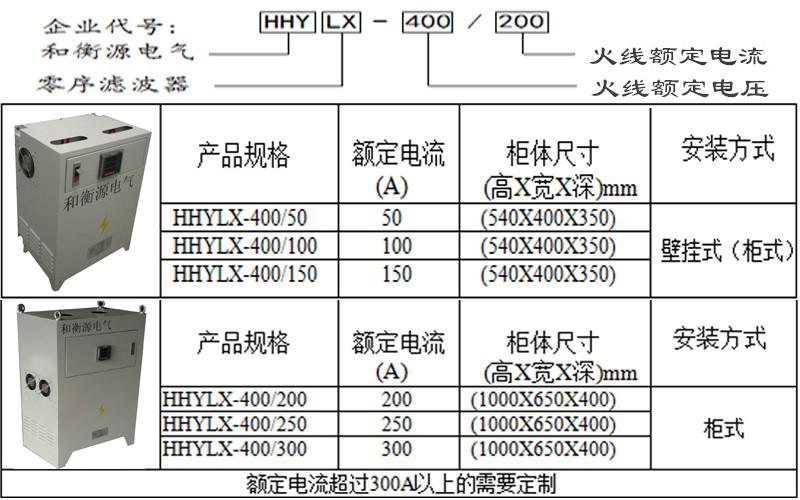

型號選擇：按實際負載火線的大電流選擇。

四、零線電流消除器產品特點
1、能銳減零線電流90%以上；
2、全自動、運行穩定、無需維護；
3、使用壽命長；
4、不受系統不平衡影響、同時補償系統不平衡度；
5、實時零序過流監測、報警、故障投切；
6、只濾除諧波、不改變原來三相電壓、有效降低零線電壓；
7、安裝我公司零序濾波器后節能在5%-10%左右、效果顯著；
8、設備安裝方便省時省力、占用空間少；

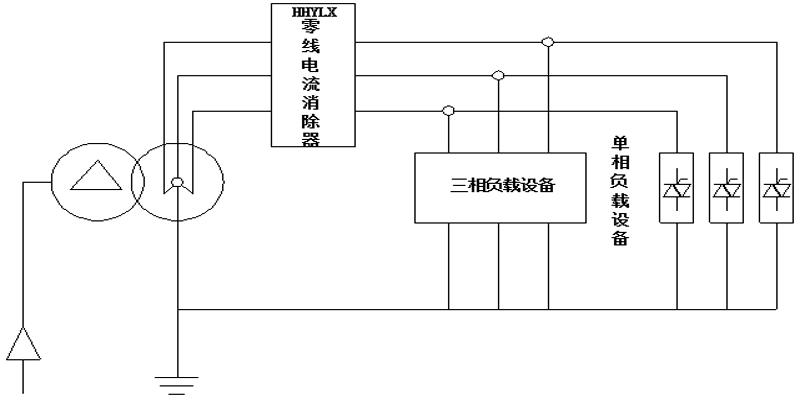

安裝及接線方式

當零線電流過大時的具體表現，方便快速發現問題:
零線過熱、零線接頭嚴重發黑變色

開關不明原因頻繁跳閘

變壓器過熱

電纜及設備振動和噪音

這時必須設法解決零線電流過大的問題。簡單增加零線的截面積（例如，在鋪設一根零線），僅能夠解決這根零線過熱問題，系統其它零線同樣承受同樣的零線過流負擔，不能解決根本問題，只能隱藏隱患。
五、為什么零線燒毀現象經常出現?

在三相負載平衡時造成零線過電流，主要是因為有零序諧波存在。零序諧波分為: 3次、9次、15次……等諧波。其中以3次諧波為，三次諧波含量可達基波電流的80%～90%。
    電力系統中，系統供電頻率為50HZ。所謂“三次諧波”，就是在50HZ的電路中，夾雜有150HZ的交流正弦波，由于是50HZ的三倍稱為: “三次諧波”
    因為電流流過導體時要產生熱量，熱量與電流的平方成正比，當零線電流達到火線電流的1.5倍時， 零線的發熱量會達到火線2.25倍!現實中零線電流可達火線電流的2倍以上。同時國內普遍選取零線導體的截面積是火線的50%，許多按老標準設計制造已運行的電纜，零線導體的截面積是火線的33%。三次諧波電流頻率為150HZ趨膚效應強，使線徑的載流量進一步降低，這是十分可怕的事實。
